기록된 운영 카탈로그에는 엄선된 시작용 회로 37개와 보관된 수업 준비용 회로 75개가 있습니다.
릴레이 랩출시됨
딸깍 소리가 들리는 논리.
릴레이 논리부터 접촉기 제어와 동작 지연·복귀 지연 타이머까지, 눈에 보이는 코일과 접점을 살펴보세요. 직류 회로망 모델이 기구를 구동하며, 접점의 움직임에 맞춰 녹음된 릴레이 클릭음이 재생됩니다.
무료로 시작 · 로그인 불필요 · 브라우저에서 실행 · 소리를 켜세요
실제 크기의 진짜 시뮬레이션 릴레이. 스위치를 클릭하고 들어보세요.
Relay Lab 열기닫힌 회로와 스위치에서 가산기, 래치, 메모리까지 의존 순서로 이어진 길.
옴과 키르히호프를 연속으로 풉니다. 램프는 전류가 있기 때문에 켜집니다.
직접적인 답
DigiSim Relay Lab이란?
DigiSim Relay Lab은 전기기계식 제어와 논리를 다루는 온라인 시뮬레이터입니다. 배터리, 수동 스위치, 버튼, 릴레이, 접촉기, 타이머, 램프를 연결합니다. 저항성 직류 회로망 모델이 코일 전류를 계산하고, 구동 모델이 기계적으로 연동된 접점을 움직이며 시뮬레이션 시간에 따라 TON/TOFF 전환 시간을 제어합니다. 교육용 직류 모델이며 산업 장비 인증 도구는 아닙니다.
추천 대상: 논리 게이트가 어디서 왔는지 보고 싶은 사람, Charles Petzold의 Code 독자, 첫 컴퓨터 구조 수업, 그리고 생각하는 소리가 들리는 컴퓨터를 원하는 박물관과 교실.
RelayCast릴레이 랩
102개 레슨 · 살아 있는 회로가이드 릴레이 코스
딸깍 소리에서 컴퓨터까지, 한 단계씩.
RelayCast 레슨은 Charles Petzold의 Code 흐름을 따릅니다. 스위치, 릴레이, 게이트, 가산기, 래치, 메모리. 각 레슨은 조작할 수 있는 배선된 회로를 열고, 이어지는 체크포인트나 워크숍이 변경을 요구합니다.
닫힌 회로부터 증폭기로서의 릴레이까지 첫 18개 레슨은 공개입니다. Pro는 전체 코스와 모든 Blueprint를 엽니다.
모든 릴레이 레슨 보기
- MCC · 코드와 조합5
- M00 · 눈으로 보는 전기6
- M11 · 릴레이7
- M22 · 스위치 논리8
- M33 · 논리 게이트9
- M44 · 구성 블록10
- M55 · 이진수와 산술9
- M66 · 피드백과 래치7
- M77 · 클록과 플립플롭7
- M88 · 메모리7
- M99 · 상태 머신7
- M1010 · 산업 제어13
- M1111 · 컴퓨터로 가는 길7
스위치 하나에서 작동하는 가산기까지 네 단계
작동 방식양식 뒤에 숨은 것은 없습니다. 루프를 배선하고, 스위치를 닫고, 읽어내는 것은 전류입니다.
- 01

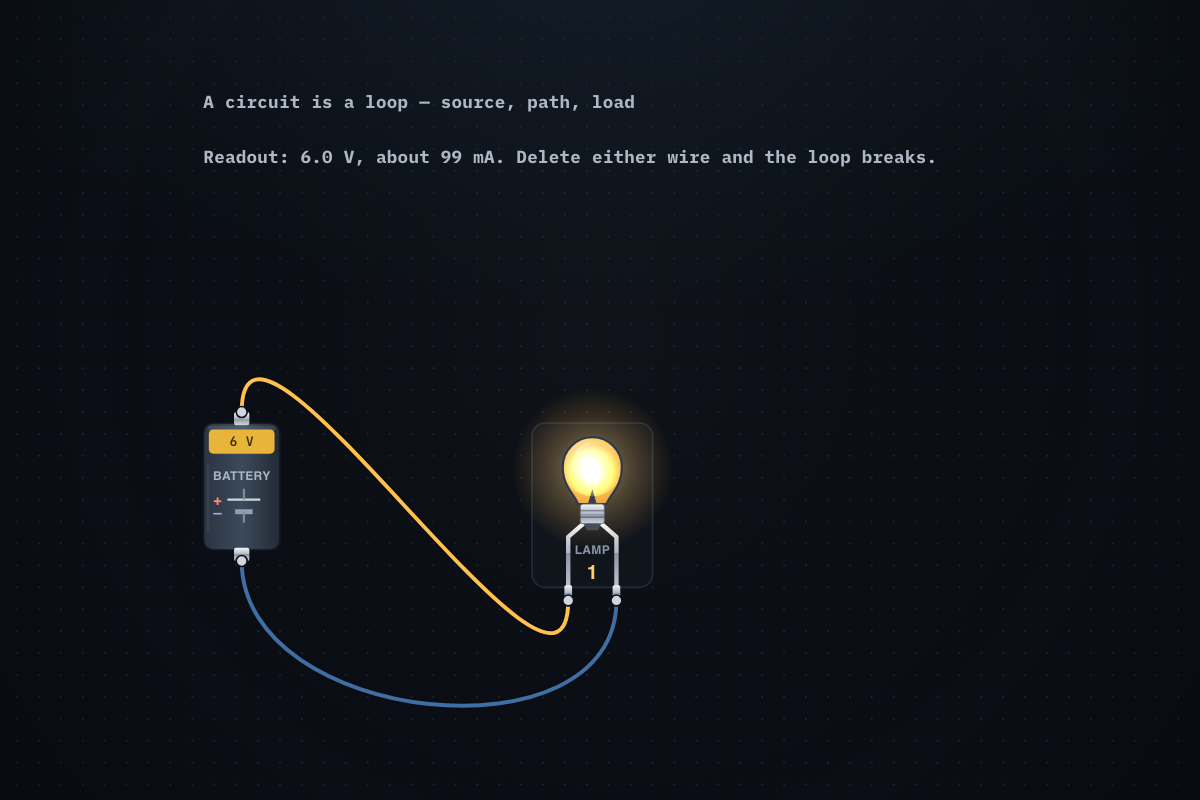

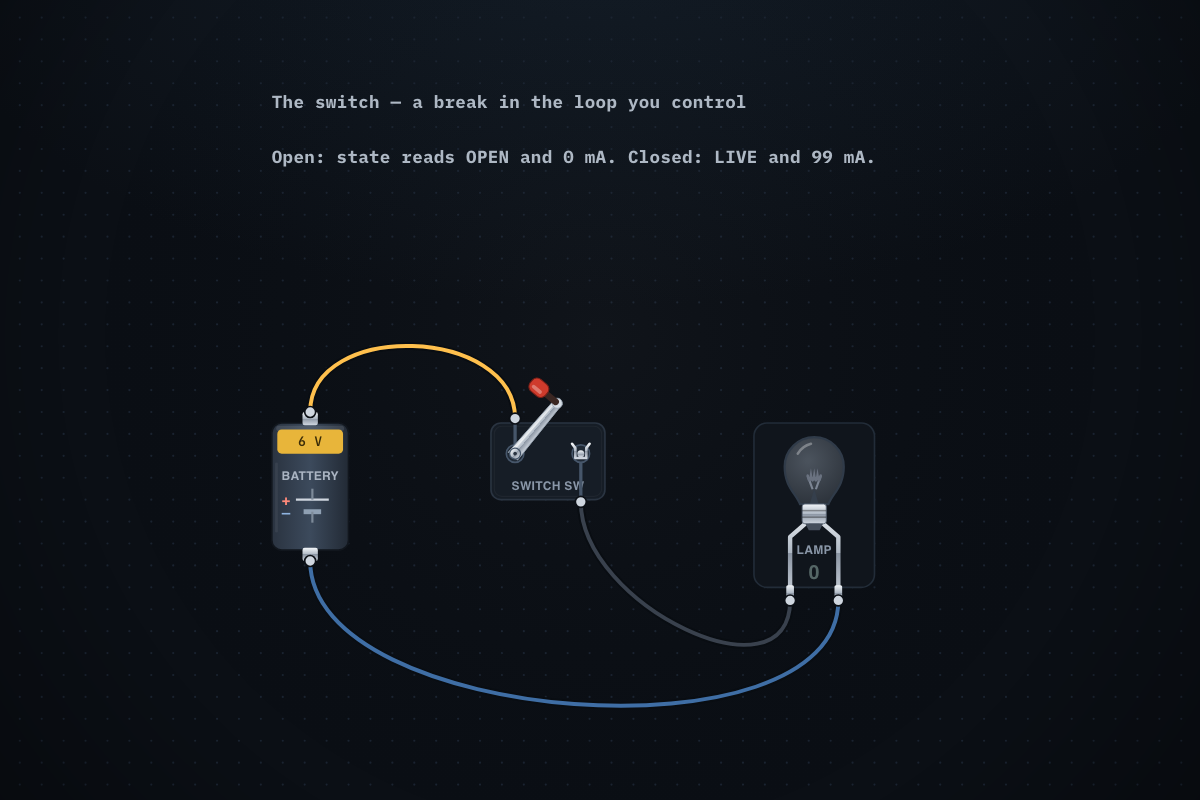

루프 닫기
배터리, 스위치, 램프. 스위치를 닫으면 램프가 켜집니다. 규칙이 그렇게 말해서가 아니라 회로가 완성되었기 때문입니다.
- 02

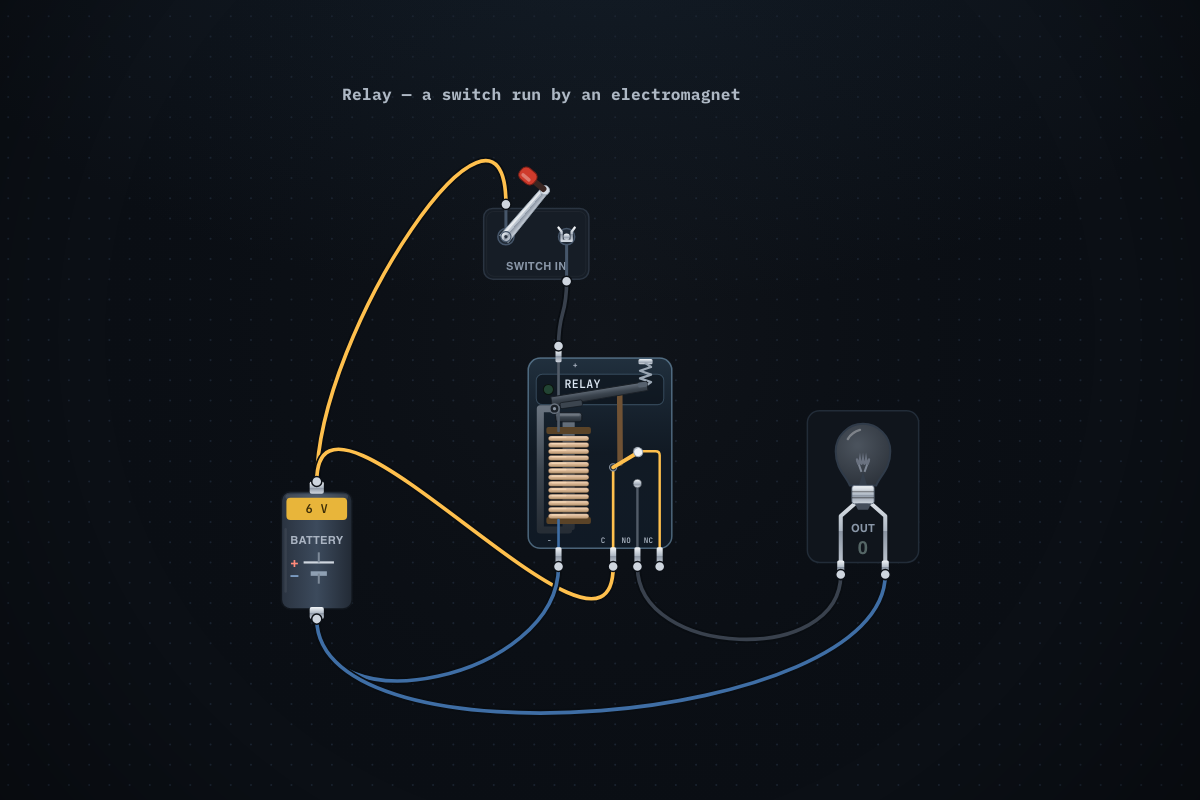

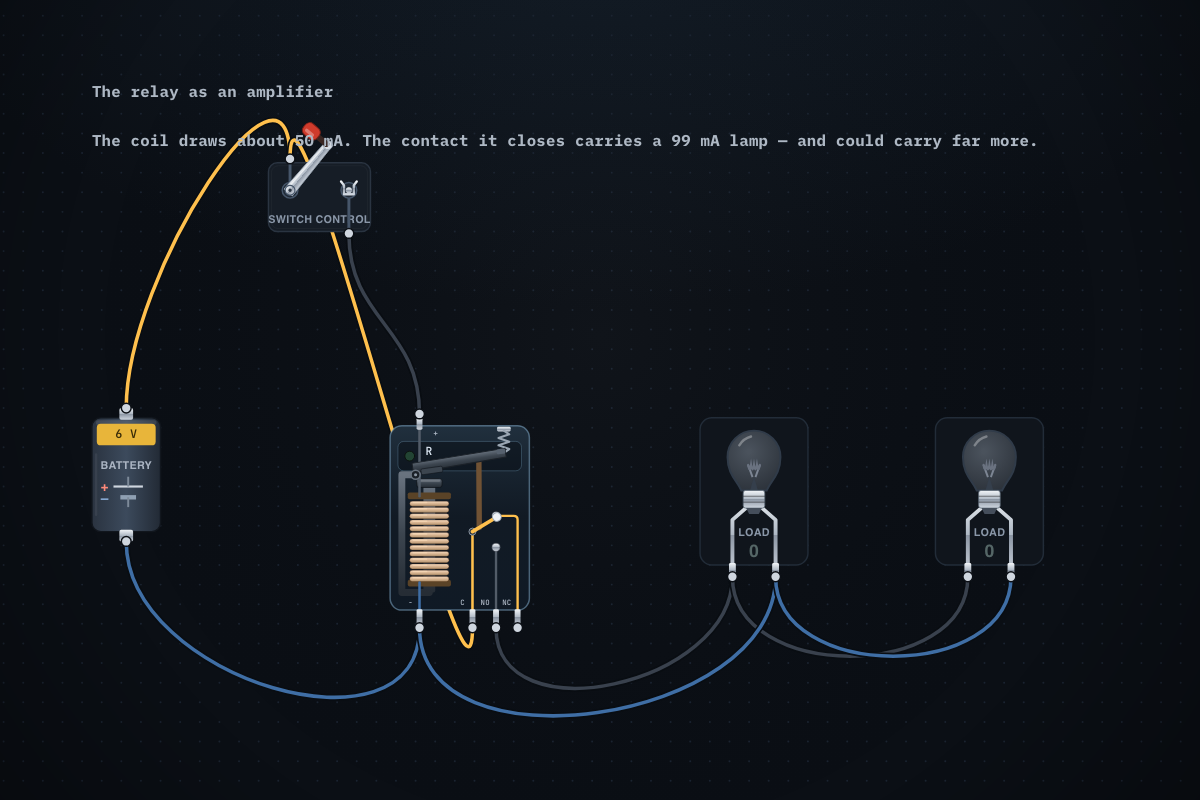

코일이 스위칭하게 하기
루프에 릴레이를 넣으세요. 코일에 흐르는 작은 전류가 접극자를 당기고 독립된 두 번째 회로가 닫힙니다. 그것이 증폭입니다.
- 03

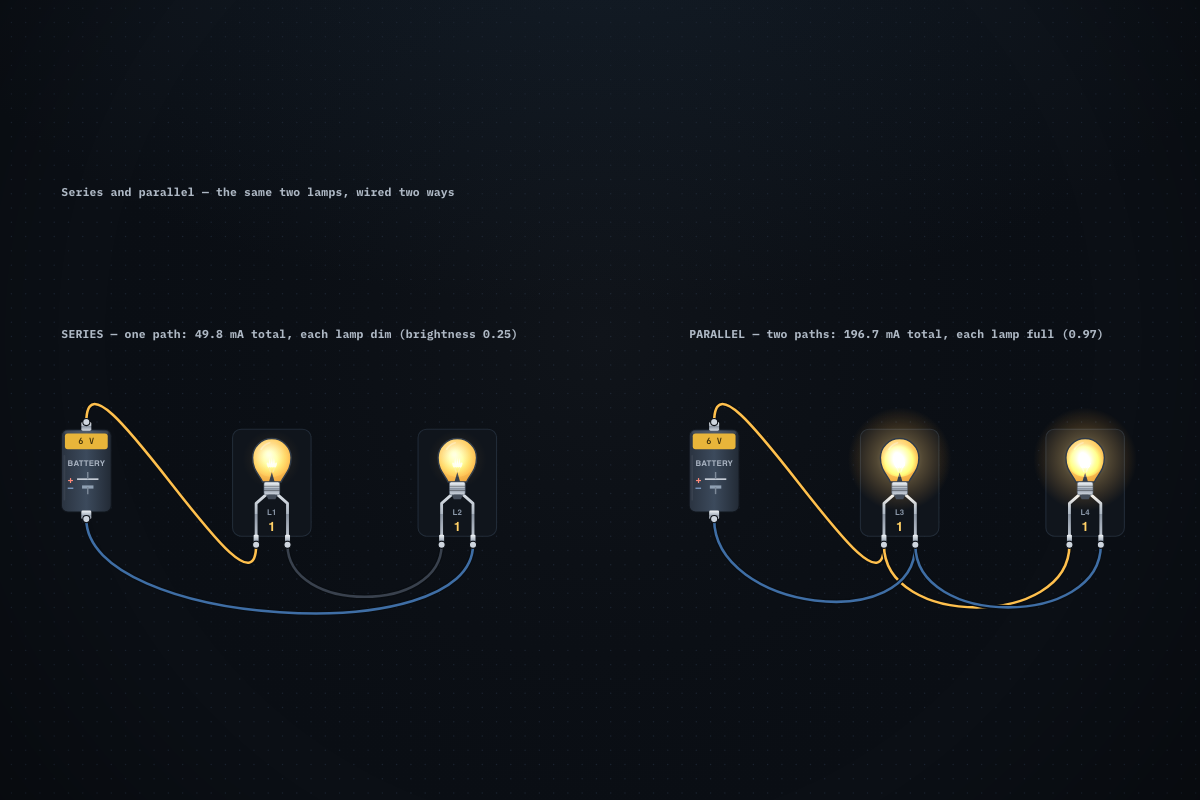

접점을 직렬과 병렬로
직렬 접점 두 개는 AND, 병렬은 OR. 상시 닫힘 접점을 더하면 NOT. 모든 게이트가 부품 세 개에서 나옵니다.
- 04
쌓아 올리고 들어보기
게이트는 반가산기, 전가산기, 래치, 카운터가 됩니다. 소리를 켜세요. 릴레이로 만든 컴퓨터에는 리듬이 있습니다.
릴레이로 컴퓨터를 만드는 데 필요한 모든 것
애니메이션이 아닌 벤치Relay Lab은 작고 정직한 팔레트와 실제 회로 솔버를 결합해, 코일이 책상 위에서와 같은 이유로 당겨집니다.
실제 DC 회로

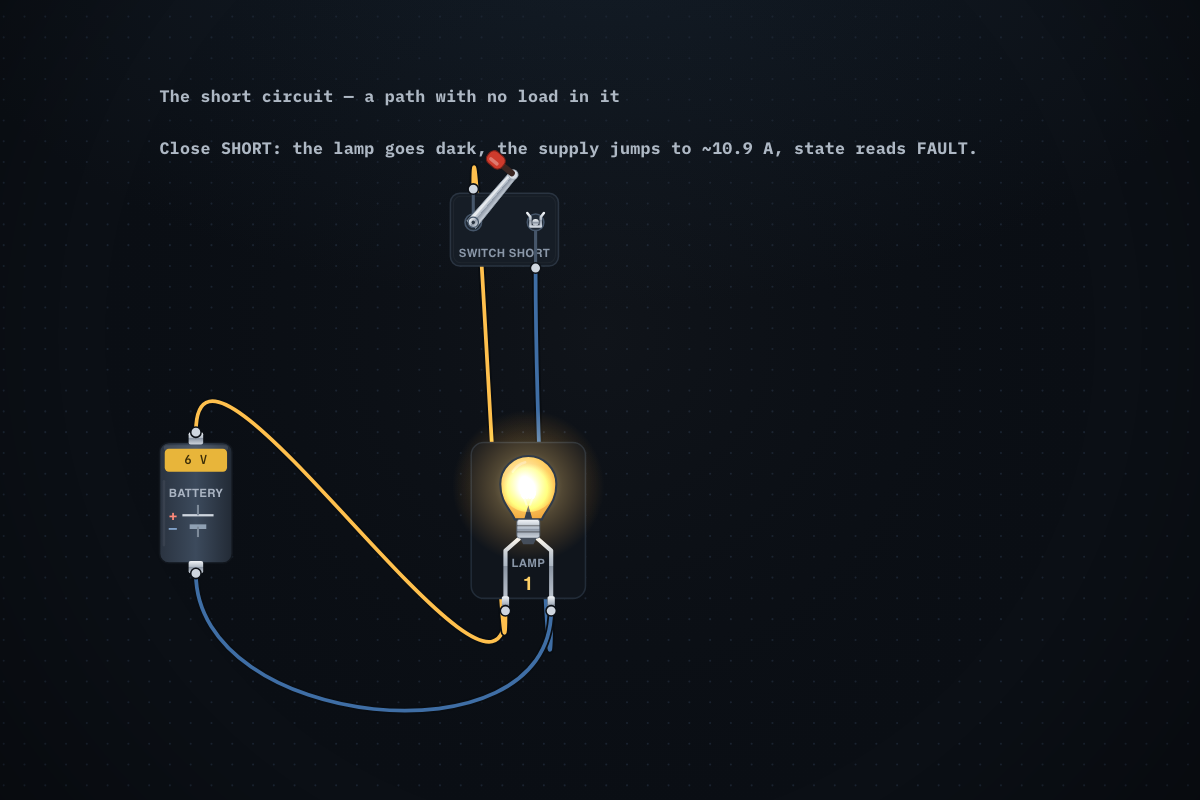

모든 전선을 옴과 키르히호프 법칙으로 풉니다. 직렬 접점은 AND, 병렬 접점은 OR, 단락은 단락처럼 동작합니다.
기계적으로 충실
접극자는 릴레이 시간 척도로 당겨지고 떨어지며, 모든 클릭음은 실제 릴레이 녹음입니다. 소리를 켜고 논리가 자리 잡는 소리를 들어보세요.
112개의 가이드 Blueprint
릴레이 하나에서 전가산기, RS 래치, 발진기, 이진 카운터까지. 열고, 조작하고, 다시 배선하세요.
Code의 전체 흐름
카탈로그는 Charles Petzold의 Code를 따릅니다. 스위치, 릴레이, 게이트, 가산기, 피드백, 메모리. 레슨은 각 단계를 살아 있는 회로로 안내합니다.
공유와 임베드
취소 가능한 공개 링크로 Blueprint를 공개하거나 인터랙티브 뷰어를 자신의 페이지에 넣으세요. 이 페이지 상단의 것이 바로 그 뷰어입니다.
브라우저에서 실행
계정 없이 작업대를 여세요. 회로당 릴레이, 접촉기, 타이머를 합쳐 최대 6개까지 사용하면서 모든 부품을 체험할 수 있습니다. 접점 수와 관계없이 각 장치는 1개로 계산합니다.
대상
게이트가 기호이기를 멈추는 순간을 위해
실제 릴레이 벤치가 비현실적인 곳, 학급 전체가 같은 기계를 동시에 들어야 하는 곳, 질문이 게이트가 무엇을 하느냐가 아니라 왜냐인 곳에서 사용하세요.
Code 읽기
Petzold 책의 모든 장에 여기 Blueprint가 있습니다. 한 페이지를 읽고, 회로를 열고, 조작하면 논지가 이해됩니다.
첫 구조 수업
게이트보다 한 단계 아래에서 컴퓨터 구조 수업을 시작하세요. 릴레이 가산기의 자리올림을 들어본 학생은 자리올림을 잊지 않습니다.
박물관과 시연
살아 있는 전가산기를 투사하고, 방문객이 입력을 조작하게 하고, 소리를 키우세요. 이 페이지의 뷰어는 여러분 페이지에 넣을 수 있는 것과 같습니다.
모든 부품을 체험하세요. Pro로 더 큰 제어 회로를 만드세요.
정직한 접근게스트와 Free 계정은 모든 부품을 사용할 수 있으며, 회로당 제어 장치 한도는 6개입니다. 릴레이, 접촉기, TON 타이머, TOFF 타이머는 각각 1개로 계산하며, 배터리, 수동 입력 장치, 램프, 전선, 주석은 계산에 포함하지 않습니다. 시뮬레이션과 시간 제어 기능은 모든 요금제에서 동일하게 작동합니다.
Free
소규모 제어 회로 만들기 및 보관
계정 없이 시작하고 브라우저에 로컬 초안 1개를 보관하며, 무료 회로 한도 내에서 본인의 .relay 프로젝트를 다운로드하세요. 로그인하면 회로를 클라우드에 최대 5개까지 저장하고 지원되는 공개 공유를 생성할 수 있습니다.
18 / 102RelayCast 레슨 무료
- 배터리, 스위치, 코일, 접점, 램프
- 회로당 릴레이, 접촉기, 타이머 합계 6개
- 내 회로를 위한 취소 가능한 공개 링크
- 계정 불필요
ProPRO에 포함
더 큰 시스템 제작과 전체 과정 학습
Free 요금제의 제어 장치 한도를 해제하고 더 큰 회로와 게시된 Relay 과정 전체를 살펴보세요. Pro에는 최대 250개의 클라우드 회로와 지원되는 이미지 내보내기가 포함됩니다. 회로 및 공유의 기술적 한도는 계속 적용됩니다.
112Free 요금제의 장치 한도 없이 이용하는 Blueprint
- Free 요금제의 제어 장치 한도 해제
- 112개 Blueprint와 102개 레슨 전부
- 회로를 PNG 및 SVG 이미지로 내보내기
- 클라우드 저장과 공유
질문
열기 전에
정말 시뮬레이션인가요, 아니면 애니메이션인가요?
정말 시뮬레이션입니다. 모든 전선을 옴과 키르히호프 법칙으로 DC 회로로 풀고, 릴레이는 기계적 시간 척도로 동작하며, 클릭음은 실제 릴레이 녹음입니다.
무료로 정확히 무엇을 얻나요?
게스트와 Free 계정은 모든 부품을 사용할 수 있습니다. 각 회로에는 릴레이, 접촉기, 타이머를 합쳐 6개까지 넣을 수 있습니다. 각 장치는 1개로 계산하며, 수동 입력 장치, 배터리, 램프, 전선, 주석은 계산에 포함하지 않습니다. 이 한도 내에서는 .relay 파일을 로컬로 무료 다운로드할 수 있습니다. 로그인하면 클라우드 저장과 공개 공유가 추가됩니다. Pro와 Founder는 Free 요금제의 장치 한도를 해제하며, 게시된 Relay 과정 전체와 이미지 내보내기를 포함합니다.
설치가 필요한가요?
아니요. Chrome, Firefox, Safari, Edge의 최신 데스크톱 버전을 사용하세요. 작은 터치 화면은 배선보다 보기에 적합합니다.
내 페이지에 릴레이 회로를 넣을 수 있나요?
네. 릴레이 Blueprint에는 인터랙티브 임베드 뷰어가 있으며 이 페이지 상단의 것이 그것입니다. 공개 링크는 언제든 취소할 수 있습니다.
책을 따르나요?
카탈로그와 레슨은 Charles Petzold의 Code 흐름, 즉 전신 릴레이에서 작동하는 컴퓨터까지를 따릅니다. 책이 필수는 아니지만 좋은 동반자입니다.
세 가지 다른 입구
컴퓨터가 생각하는 소리를 들어보세요.
Relay Lab을 열고 첫 게이트에 생명을 불어넣으세요. 소리를 켜세요.
Relay Lab 열기무료로 시작 · 로그인 불필요 · 브라우저에서 실행
